Как подобрать амортизатор дорожного катка: модель, артикул, размеры и фото

У амортизатора дорожного катка редко бывает один надёжный идентификатор. Модель машины помогает начать поиск, артикул старой детали сужает его, а размеры и фотографии позволяют проверить, что речь идёт о нужном исполнении. Поэтому заявку лучше готовить как набор согласованных данных, а не как просьбу подобрать «похожую подушку».

С чего начинать подбор

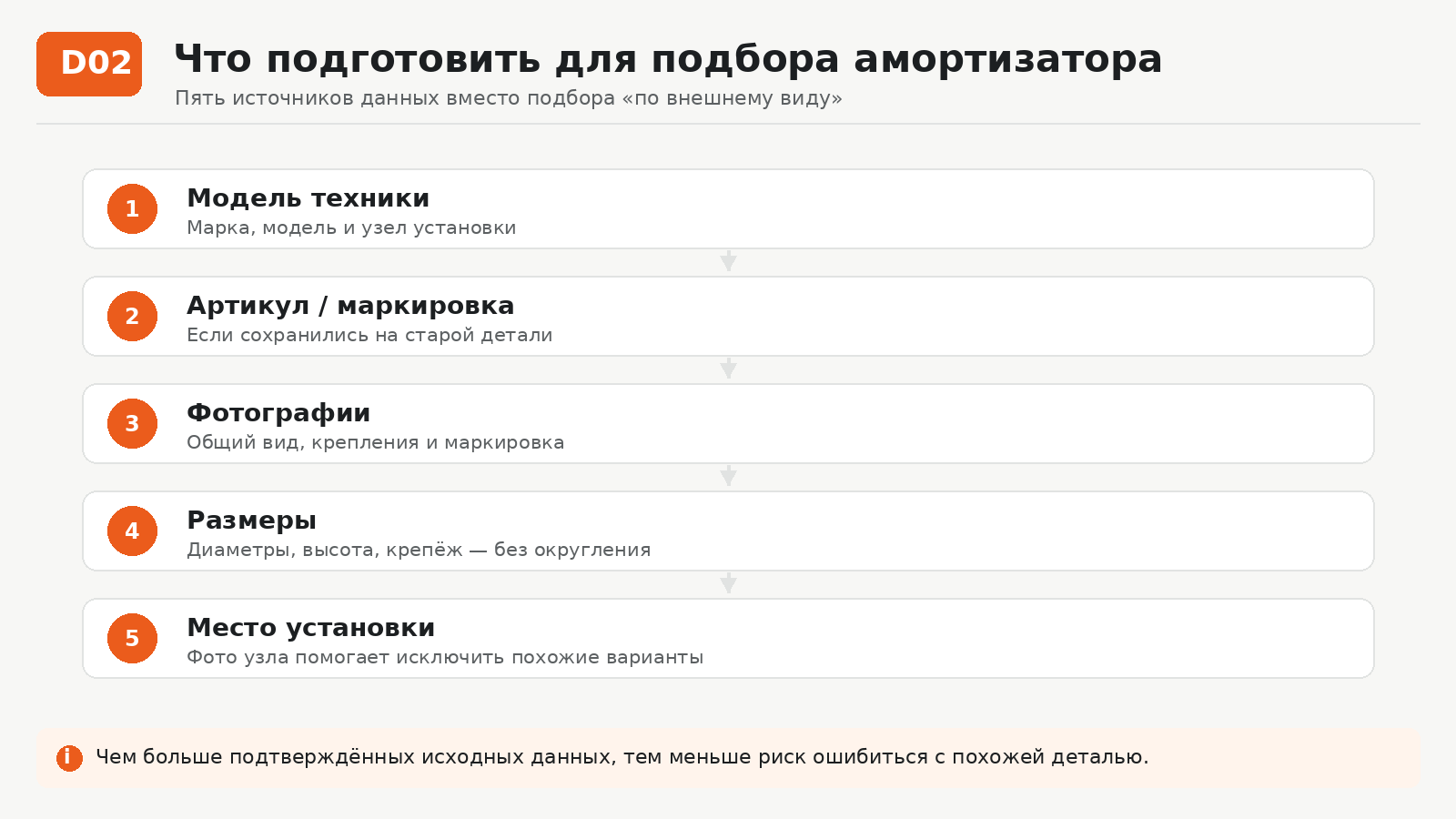

Если маркировка читается, сначала перепишите её полностью и сфотографируйте. Затем зафиксируйте точное обозначение катка и место установки детали. В каталоге ВМИГ есть собственные и импортные амортизаторы, но внешне близкие позиции не следует считать взаимозаменяемыми без сверки.

• модель техники и, если доступен, серийный номер;
• артикул или маркировка снятого амортизатора;
• общие габариты металлических и резиновых частей;
• диаметры отверстий, шпилек или резьбовых элементов;
• межосевые расстояния и ориентация крепежа;
• фото детали с нескольких сторон и фото посадочного места.

Когда артикул есть, но этого недостаточно

Номер детали — сильный ориентир, однако техника могла ремонтироваться раньше. На машине может стоять аналог или иное исполнение. Перед заказом полезно сопоставить номер с фактической геометрией и креплением. Если данные расходятся, лучше выяснить причину расхождения, чем подгонять выбор под один признак.

Как снимать размеры

Измеряйте не только высоту и ширину. Для установки критичны положение отверстий, расстояния между их центрами, диаметр крепежа и взаимное положение металлических элементов. На фото рядом с деталью можно положить линейку, но снимок не заменяет записанных размеров. Для сложной формы помогает простой эскиз с подписями.

Что осмотреть до установки новой детали

Повреждённый амортизатор стоит рассматривать вместе с крепежом и посадочными поверхностями. Трещины, отслоение резины от металла, перекос, следы смещения или контакт металлических частей — повод проверить узел целиком. Сам симптом ещё не доказывает инженерную причину отказа, но помогает понять, какие фотографии и сведения приложить к заявке.

Если нужен выбор между готовой позицией и изготовлением по образцу, исходный набор один и тот же: точная машина, старая деталь, маркировка, размеры и понятные фотографии. Такой пакет данных позволяет обсуждать конкретное изделие без ложной точности.
