Виброподушки для катков: устройство, подбор и признаки износа

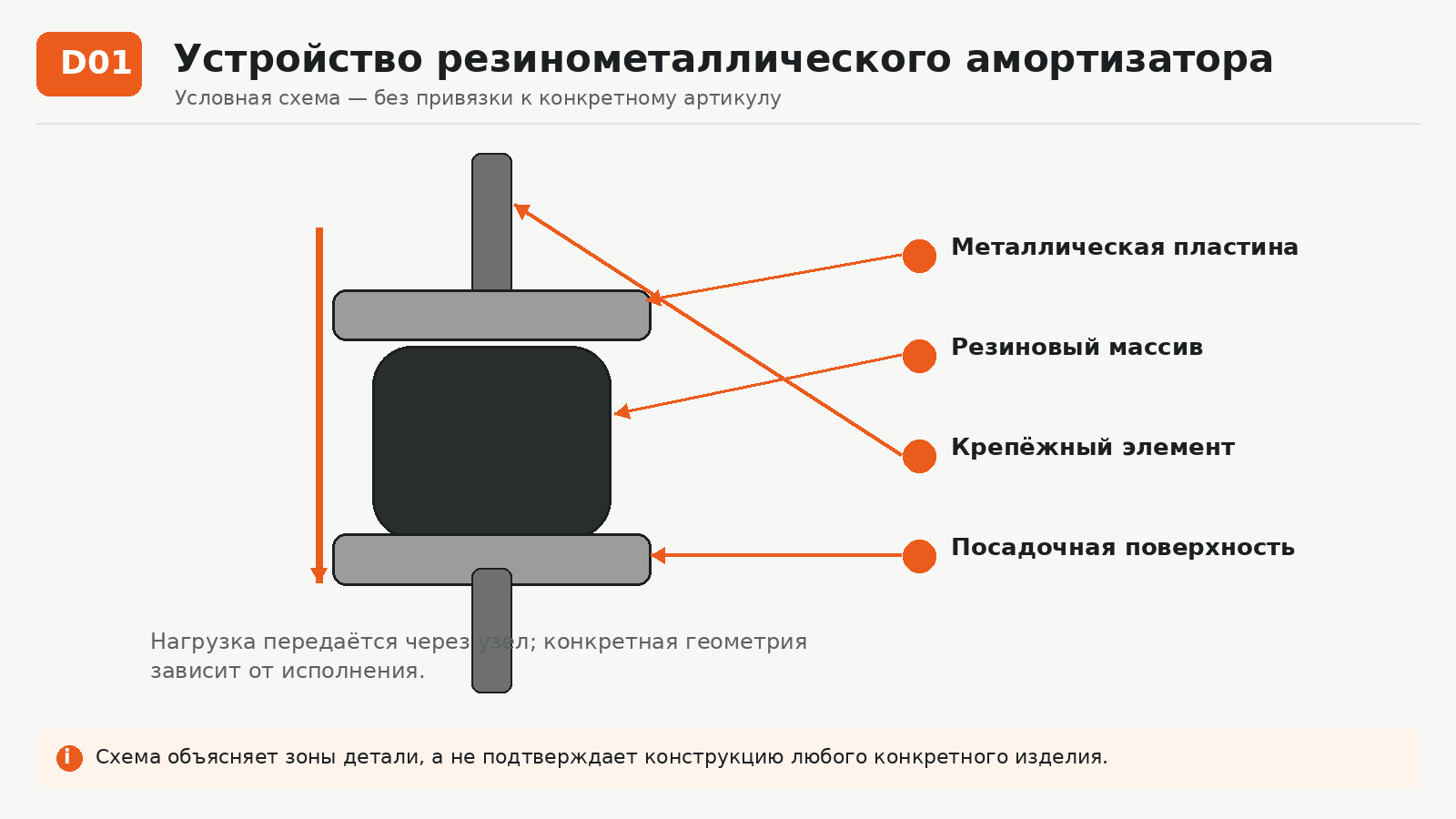

Виброподушка катка — это упругий элемент между узлами машины, который должен работать в заданной геометрии и воспринимать циклическую нагрузку. При подборе недостаточно сравнить две детали «на глаз»: важны модель техники, маркировка, размеры и расположение креплений. При диагностике тоже полезнее оценивать не один внешний дефект, а состояние всего комплекта и посадочных мест.

Что проверять на установленной подушке

Начните с осмотра резиновой части и границы резины с металлом. Поводом для разборки узла становятся глубокие трещины, разрывы, заметное отслоение от металлической арматуры, смещение закладных элементов или устойчивая деформация, которой нет у соседних подушек. Следы контакта металлических деталей там, где между ними должен работать эластомер, также нельзя игнорировать.

Сравнение нескольких подушек одного узла обычно информативнее одиночной фотографии. Если одна деталь просела, перекошена или разрушена заметно сильнее остальных, стоит проверить не только её саму, но и крепёж, опорную поверхность и положение сопрягаемых частей.

Как не ошибиться при подборе

• укажите производителя и точную модель катка;
• перепишите артикул или маркировку со старой детали, если они читаются;
• снимите общий габарит и присоединительные размеры;
• сфотографируйте деталь с нескольких сторон и отдельно место установки;
• сообщите, сколько одинаковых элементов стоит в узле и сколько требуется заменить.

Каталожный номер — лучший ориентир, когда он однозначно относится к конкретной машине. Если номера нет или он вызывает сомнение, размеры и фотографии помогают исключить внешне похожие, но геометрически разные исполнения. В каталоге ВМИГ есть как амортизаторы собственного производства, так и импортные амортизаторы; наличие и соответствие нужному исполнению следует уточнять для конкретной позиции.

Что важно при замене

Перед монтажом новой детали очистите и осмотрите посадочную поверхность. Если площадка деформирована, покрыта выраженной коррозией или крепёжное отверстие повреждено, простая установка новой подушки не устраняет причину перекоса. Затяжку и порядок сборки нужно выполнять по документации конкретной машины: универсальный момент затяжки для всех катков здесь неприменим.

Когда имеет смысл менять несколько элементов

Автоматического правила «только комплектом» нет. Если соседние подушки одинаково старые и имеют близкую деформацию, их разумно оценивать вместе. Если повреждена одна, сначала выясняют, чем её условия работы отличались: ослаблением крепежа, перекосом посадки, механическим повреждением или иным состоянием узла. Такой подход снижает риск повторить ту же неисправность с новой деталью.
